Kısa cevap: Doğru vinç kapasitesi, kaldıracağınız en ağır yük + kanca altı ekipmanların ağırlığı (sapan, traverse, mıknatıs, kepçe) toplanıp üzerine %20–25 pay eklenerek bulunur ve bir üst standart tonaja yuvarlanır. Örneğin 3,6 tonluk bir kalıp ile 150 kg'lık sapan takımı için 5 tonluk vinç doğru tercihtir. Tonaj tek başına yetmez; açıklık, kaldırma yüksekliği, kullanım sıklığı (FEM sınıfı) ve binanın taşıma kapasitesi de birlikte değerlendirilmelidir.
Fabrika veya atölyesine vinç alacak işletmelerin en sık sorduğu soru şudur: "Bize kaç tonluk vinç lazım?" Kapasiteyi düşük seçmek iş güvenliğini riske atar ve vinci erken yorar; gereğinden yüksek seçmek ise hem vincin hem de bina çeliğinin maliyetini gereksiz yere artırır. Bu rehberde, 2003'ten beri İstanbul İkitelli'de vinç imal eden Alpsan Vinç'in sahada kullandığı yöntemle kapasiteyi adım adım nasıl belirleyeceğinizi anlatıyoruz.
Vinç Kapasitesi Nasıl Hesaplanır? 4 Adım
1. En ağır yükü gerçek ağırlığıyla belirleyin
Tahminle değil, ölçülmüş değerle başlayın. Kalıp, makine, bobin veya palet gibi kaldırılacak en ağır parçanın teknik föyündeki ağırlığını ya da kantar değerini esas alın. Önümüzdeki 5–10 yıl içinde daha ağır ürün üretme ihtimaliniz varsa bunu da bugünden hesaba katın; vinci sonradan büyütmek, ilk kurulumda doğru seçmekten çok daha pahalıdır.
2. Kanca altı ekipmanların ağırlığını ekleyin
Vincin kaldırdığı ağırlık yalnızca yük değildir. Kancanın altına takılan her şey kapasiteden düşer:
- Çelik halat veya polyester sapan takımları

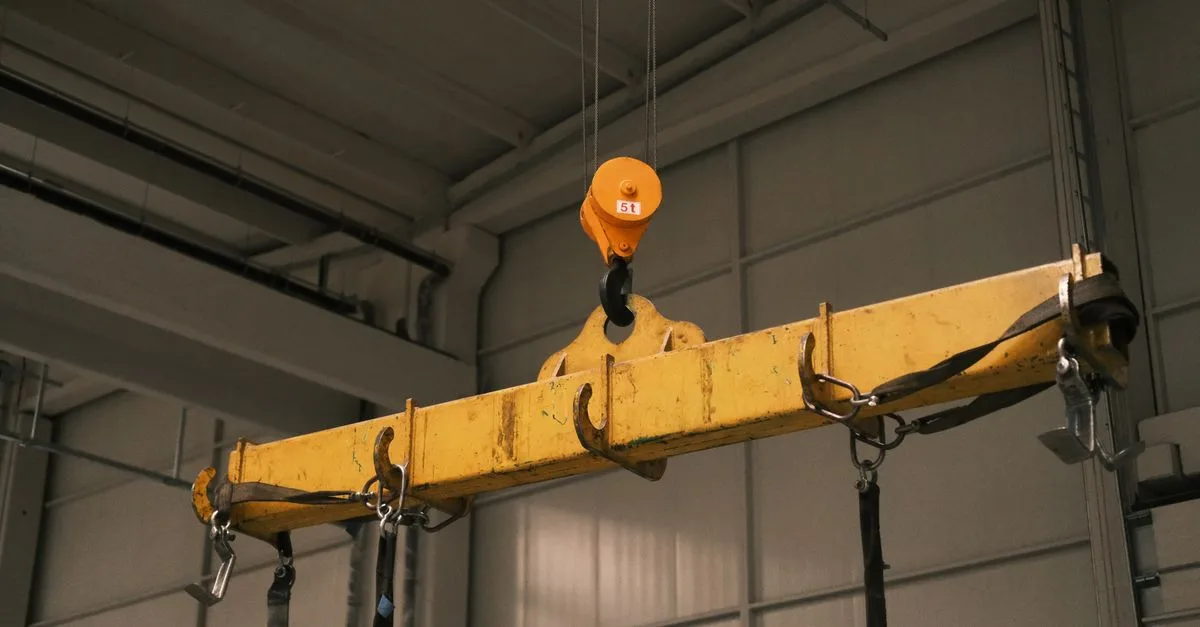

- Traverse (yük dengeleme kirişi)
- Mıknatıs, vakumlu tutucu, kepçe veya özel tutma aparatları
- Bobin kancası, C-kanca gibi özel aparatlar
Özellikle mıknatıs ve traverse kullanılan tesislerde bu ek ağırlık yüzlerce kilograma ulaşabilir.
3. Emniyet payı ekleyin
Yük + ekipman toplamının üzerine genellikle %20–25 pay eklenir. Bu pay; yükün ağırlık merkezinin kayması, ani kaldırma ve frenlemelerde oluşan dinamik etkiler ve ilerideki üretim değişiklikleri için tampon görevi görür. Bu bir "aşırı yükleme hakkı" değildir: vinç hiçbir zaman etiket kapasitesinin (SWL) üzerinde çalıştırılmamalıdır.
4. Bir üst standart tonaja yuvarlayın
Vinçler belirli standart kapasitelerde üretilir. Hesapladığınız değeri bir üstteki standart tonaja yuvarlayın.
| Hesaplanan ihtiyaç | Önerilen vinç kapasitesi |
|---|---|
| 0,8 ton | 1 ton |
| 1,7 ton | 2 ton |
| 2,6 ton | 3,2 ton |
| 4,7 ton | 5 ton |
| 7,8 ton | 8 veya 10 ton |
| 11,5 ton | 12,5 ton |
| 18 ton | 20 ton |
Örnek Hesap: Kalıp Atölyesi
Bir plastik enjeksiyon atölyesinde en ağır kalıp 3.600 kg, kullanılan çelik sapan takımı 150 kg olsun:
- Yük + ekipman: 3.600 + 150 = 3.750 kg
- %25 emniyet payı: 3.750 × 1,25 = 4.687 kg
- Bir üst standart tonaj: 5 ton
Bu atölye için 5 tonluk bir vinç doğru seçimdir. Kalıpların günde birkaç kez değil, saatte birkaç kez taşındığı bir tesiste ise aynı tonajda daha yüksek kullanım sınıfında (örneğin FEM 2m yerine 3m) bir caraskal seçmek gerekir. Bu konunun detayı için vinç kullanım sınıfları (FEM/ISO) rehberimize göz atabilirsiniz.
Tonaj Dışında Kapasiteyi Etkileyen 5 Faktör
Açıklık (span)
Gezer köprülü vinçlerde iki ray arası mesafe büyüdükçe köprü kirişi uzar, kiriş kesiti büyür ve ağırlığı artar. Aynı tonajda 10 metre ile 25 metre açıklıklı iki vinç, malzeme ve maliyet olarak çok farklıdır. Büyük açıklık ve yüksek tonaj birlikte gerekiyorsa genellikle çift kirişli tasarıma geçilir; farkları çift kirişli tavan vinçleri yazımızda anlattık.
Kaldırma yüksekliği
Kancanın en alt ve en üst konumu arasındaki mesafedir. Yüksek kaldırma, caraskal tamburunun boyunu ve halat uzunluğunu belirler; zincirli caraskallarda ise zincir torbası kapasitesini sınırlar.
Kullanım sıklığı ve çalışma süresi
Günde birkaç kez kaldırma yapan bir bakım atölyesi ile vardiya boyu aralıksız çalışan bir çelik servis merkezi aynı tonajda bile farklı vinç ister. Sık ve ağır kullanımda motor, redüktör ve fren daha yüksek sınıfta seçilmelidir.
Hız ihtiyacı
Kaldırma ve yürüyüş hızları üretim temposunu doğrudan etkiler. Hassas konumlama gereken kalıp ve montaj işlerinde çift hızlı veya frekans invertörlü sürüş, yükü sallamadan yerine oturtmayı kolaylaştırır.
Bina ve ray yolu taşıma kapasitesi
Vinç ne kadar güçlü olursa olsun, onu taşıyan kolonlar, konsollar ve ray kirişi yeterli değilse sistem güvenli değildir. Mevcut bir binaya vinç eklenecekse statik hesap mutlaka yapılmalıdır. Montaj sürecinin tamamı için fabrikaya vinç montajı rehberimize bakabilirsiniz.
Kapasiteye Göre Hangi Vinç Tipi?
| Kapasite aralığı | Sık tercih edilen vinç tipi | Tipik kullanım |
|---|---|---|
| 125 kg – 2 ton | Pergel (jib) vinç | Tezgâh başı, CNC besleme, montaj istasyonu |
| 250 kg – 10 ton | Monoray vinç | Tek hat üzerinde taşıma, üretim bandı |
| 1 – 16 ton | Tek kirişli gezer köprülü vinç | Atölye, imalathane, depo |
| 10 ton ve üzeri | Çift kirişli gezer köprülü vinç | Ağır imalat, çelik servis, büyük açıklık |
| Açık alan | Portal (gezer ayaklı) vinç | Stok sahası, beton eleman, açık depo |
Aralıklar genel yol göstericidir; kesin seçim açıklık, yükseklik ve kullanım sınıfına göre yapılır. Tiplerin karşılaştırması için monoray mı köprülü vinç mi yazımızı okuyabilirsiniz.
En Sık Yapılan 5 Kapasite Hatası
- Sapan ve traverse ağırlığını unutmak. Etiket kapasitesi kanca altındaki toplam ağırlığı kapsar.
- Bugünün yüküne göre almak. Üretim büyüdüğünde vinç yetersiz kalır.
- Tonajı doğru, sınıfı yanlış seçmek. Yoğun kullanımda düşük sınıflı caraskal kısa sürede arıza yapar.
- İki vinçle tandem kaldırmayı plansız yapmak. İki vinçle tek yük kaldırılacaksa yük dağılımı ve senkronizasyon önceden hesaplanmalıdır.
- Binayı hesaba katmamak. Vinç kapasitesini artırmak, ray kirişi ve kolonları da etkiler.
Kapasite Etiketi ve Yasal Yükümlülükler
Her vincin üzerinde güvenli çalışma yükü (SWL) açıkça okunabilir şekilde yazılı olmalıdır. Türkiye'de kaldırma ekipmanları, İş Ekipmanlarının Kullanımında Sağlık ve Güvenlik Şartları Yönetmeliği kapsamında periyodik kontrole tabidir ve yük testleri etiket kapasitesine göre yapılır. Süreç için vinç periyodik kontrol ve fenni muayene rehberimize göz atın.
Hızlı ön öneri ister misiniz? Vinç Seçim Sihirbazı ile yükünüzü ve çalışma alanınızı girin; vinç tipi, kapasite, kullanım sınıfı ve caraskal önerisini bir dakikada görün.
Sık Sorulan Sorular
Kaç tonluk vinç almam gerekir?
En ağır yükünüzü ve kanca altı ekipmanlarınızın ağırlığını toplayın, üzerine %20–25 pay ekleyin ve bir üst standart tonaja yuvarlayın. Örneğin 3,6 ton yük ve 150 kg sapan için 5 tonluk vinç uygundur.
Vinç kapasitesini sonradan artırmak mümkün mü?
Çoğu durumda yalnızca caraskalı değiştirmek yetmez; köprü kirişi, yürüyüş tekerlekleri, ray kirişi ve bina kolonları da yeni yüke göre kontrol edilmelidir. Bu nedenle ilk seçimde gelecekteki ihtiyacı hesaba katmak daha ekonomiktir.
Vinç etiket kapasitesinin üzerinde kullanılabilir mi?
Hayır. Etiket kapasitesi (SWL) güvenli çalışma yüküdür ve aşılmamalıdır. Modern caraskallarda bulunan aşırı yük sınırlayıcı, kapasitenin üzerindeki kaldırmaları otomatik olarak engeller.
Tek kirişli mi çift kirişli mi seçmeliyim?
Orta tonaj ve orta açıklıkta tek kirişli vinç ekonomik ve hafiftir. Yüksek tonaj, büyük açıklık, daha fazla kaldırma yüksekliği veya yoğun kullanım gerekiyorsa çift kirişli tasarım tercih edilir.
Kapasite hesabını kim yapmalı?
Ön hesabı bu rehberle kendiniz yapabilirsiniz; ancak kesin seçim açıklık, kaldırma yüksekliği, kullanım sınıfı ve bina statiği birlikte değerlendirilerek bir vinç imalatçısı tarafından yapılmalıdır. Alpsan Vinç, keşif sırasında bu bilgileri yerinde ölçerek size uygun kapasiteyi önerir.
