Kısa cevap: Yeni bir vinç teslim alırken üreticiden en az şu belgeler istenmelidir: AT/AB uygunluk beyanı ve CE işareti, Türkçe kullanım ve bakım kılavuzu, kapasite etiketi (tip plakası), yük testi ve devreye alma raporu, elektrik şeması ve yedek parça listesi, garanti belgesi ve caraskal, halat ve kanca gibi ana bileşenlerin sertifikaları. Bu belgeler vincin yasal olarak piyasaya arz edildiğini kanıtlar; ilk periyodik kontrol ve ileride çıkabilecek bir iş kazası incelemesinde ilk istenen dokümanlardır.
Vinç alırken teklifler çoğunlukla kapasite, açıklık ve fiyat üzerinden karşılaştırılır; teslimde hangi belgelerin verileceği ise genellikle sorulmaz. Oysa eksik dokümanla teslim alınan bir vinç, ilk periyodik kontrolde "eksik" olarak raporlanabilir, bakımı zorlaşır ve bir kaza durumunda işvereni savunmasız bırakır. Bu rehberde yeni bir vinç için hangi belgelerin istenmesi gerektiğini ve neden önemli olduklarını anlatıyoruz.
CE İşareti Vinç İçin Ne Anlama Gelir?
Vinçler ve caraskallar, Türkiye'de AB'nin 2006/42/AT sayılı Makine Direktifi ile uyumlaştırılmış Makine Emniyeti Yönetmeliği kapsamındadır. CE işareti, üreticinin makinenin bu yönetmelikteki temel sağlık ve güvenlik gerekliliklerini karşıladığını beyan ettiğini gösterir. CE işareti tek başına bir "kalite belgesi" değildir; arkasında üreticinin hazırladığı bir teknik dosya ve imzalı bir uygunluk beyanı bulunmalıdır.
AB'de 2006/42/AT sayılı Direktifin yerini alan (AB) 2023/1230 sayılı Makine Yönetmeliği 20 Ocak 2027'de uygulanmaya başlayacak. Türkiye'deki uyumlaştırma takvimi için Sanayi ve Teknoloji Bakanlığı duyurularını takip edin.

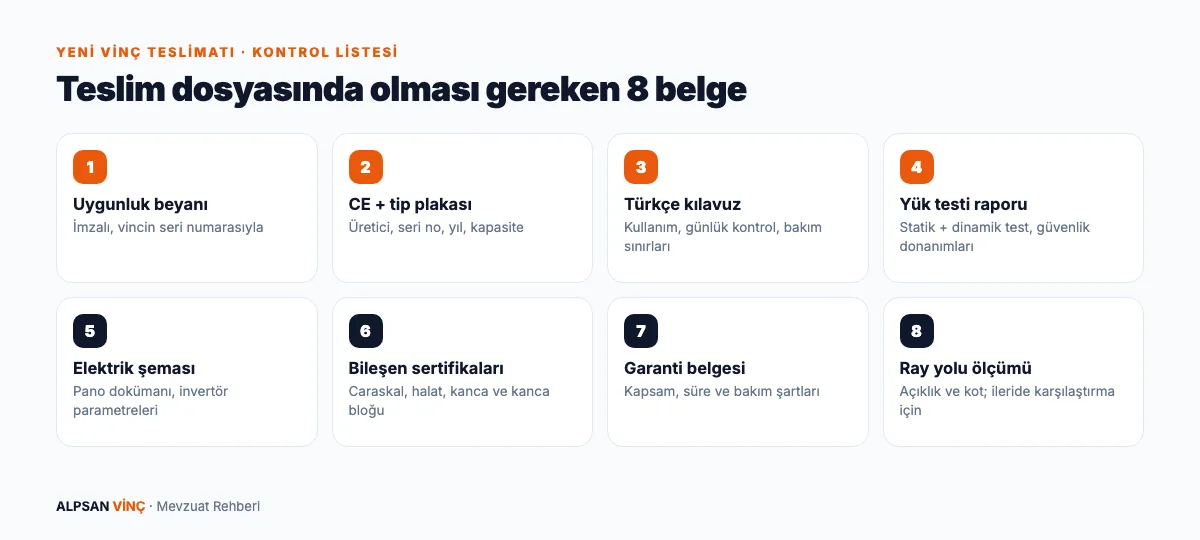

Teslimde İstenmesi Gereken 8 Belge
| Belge | Ne işe yarar? |
|---|---|
| AT/AB uygunluk beyanı | Üreticinin vinci ilgili yönetmeliklere uygun ürettiğini imzalı olarak beyan eder; vincin seri numarasını içermelidir. |
| CE işareti ve tip plakası | Vincin üzerinde üretici, seri no, üretim yılı, kapasite ve CE işareti kalıcı olarak bulunmalıdır. |
| Türkçe kullanım ve bakım kılavuzu | Güvenli kullanım, günlük kontroller, bakım aralıkları ve sınır değerler (fren, halat, kanca) burada yer alır. |
| Yük testi ve devreye alma raporu | Montaj sonrası yapılan statik ve dinamik testlerin sonuçlarını, limit şalter ve güvenlik donanımı kontrollerini belgeler. |
| Elektrik şeması ve pano dokümanları | Arıza tespiti ve sonraki tadilatlar için şarttır; invertörlü vinçlerde parametre listesi de istenmelidir. |
| Bileşen sertifikaları | Caraskal, çelik halat, kanca ve kanca bloğunun üretici sertifikaları; halat ve kanca değişiminde referans olur. |
| Garanti belgesi | Kapsamı, süresi ve garantinin geçerli kalması için gereken bakım şartlarını gösterir. |
| Montaj ve ray yolu ölçüm raporu | Ray açıklığı ve kot ölçümleri; ileride ray kaçırma gibi sorunlarda karşılaştırma için referanstır. |
Bu Belgeler Neden Önemli?
İlk periyodik kontrol için
Yetkili kişi, kontrol sırasında vincin kimlik bilgilerini, kapasitesini ve imalatçı dokümanlarını inceler. Tip plakası olmayan veya dokümanı eksik bir vinç kontrole eksik başlar. Sürecin ayrıntıları için vinç periyodik kontrol rehberimize bakabilirsiniz.
Bakım ve parça değişimi için
Fren hava boşluğu, halat değişim kriteri ve kanca sınır ölçüleri gibi değerler kullanım kılavuzunda ve bileşen sertifikalarında yer alır. Bu bilgiler olmadan bakım tahmine dayanır. Örneğin kanca aşınma sınırı için vinç kancası ne zaman değiştirilir yazımızda anlattığımız ilk ölçüm kaydı, ancak teslimde alınan dokümanla mümkündür.
İş kazası incelemesinde
Bir kaza durumunda işverenden ekipmanın uygunluğunu, bakımını ve periyodik kontrolünü gösteren belgeler istenir. Uygunluk beyanı ve kullanım kılavuzu, işverenin ekipmanı yönetmeliğe uygun temin ettiğinin ilk kanıtıdır.
Mevcut Bir Vinçte Değişiklik Yapılırsa
Kapasite artırımı, caraskal değişimi, açıklık değişikliği veya kumanda sisteminin yenilenmesi gibi esaslı değişiklikler, vincin güvenlik özelliklerini etkiler. Bu durumda değişikliğin projelendirilmesi, yük testinin tekrarlanması ve dokümanların güncellenmesi gerekir. Değişiklikten sonra vincin uygunluğunun yeniden değerlendirilmesi gerekebilir. Hangi değişikliğin bu kapsama girdiğini değişiklik öncesinde imalatçı veya yetkili bir mühendisle netleştirin.
İkinci El Vinç Alırken
İkinci el vinçte en az şunlar kontrol edilmelidir: tip plakası ve seri numarası, mevcutsa uygunluk beyanı ve kullanım kılavuzu, son periyodik kontrol raporu, bakım kayıtları ve halat, fren, kanca durumu. Belgesi olmayan ikinci el bir vinç, satın alma fiyatı düşük olsa da devreye alma ve uygunluk değerlendirmesi maliyetiyle pahalıya gelebilir.
Teklif Aşamasında Sorulacak 5 Soru
- Vinç CE işaretli olarak mı teslim edilecek, uygunluk beyanı verilecek mi?
- Kullanım ve bakım kılavuzu Türkçe mi?
- Montaj sonrası yük testi yapılıp raporlanacak mı?
- Caraskal, halat ve kanca sertifikaları teslim edilecek mi?
- Elektrik şeması ve (varsa) invertör parametre listesi verilecek mi?
Teknik tarafta tonaj ve sınıfın nasıl belirleneceği için kaç tonluk vinç gerekir ve FEM/ISO kullanım sınıfı rehberlerimize göz atabilirsiniz.
Alpsan Vinç ile Belgeli Teslim
Alpsan Vinç, 2003'ten beri İkitelli OSB'deki tesisinde 500 kg'dan 200 tona kadar vinç imal ediyor; vinçlerini montaj, yük testi ve teslim dokümanlarıyla birlikte devreye alıyor. Yeni vinç projeniz veya mevcut vincinizde yapılacak değişiklikler için 0212 549 34 47 numarasından ya da WhatsApp hattımızdan (0532 462 58 65) bize ulaşabilirsiniz.
Sıkça Sorulan Sorular
Vinçte CE belgesi zorunlu mu?
Evet. Vinçler Makine Emniyeti Yönetmeliği kapsamındadır; piyasaya arz edilen yeni bir vinç CE işaretli olmalı ve üreticinin uygunluk beyanıyla birlikte teslim edilmelidir.
Uygunluk beyanı ile CE sertifikası aynı şey mi?
Hayır. Uygunluk beyanı, üreticinin imzaladığı ve vincin yönetmeliğe uygun olduğunu beyan ettiği belgedir. Çoğu vinç için CE işareti, üreticinin kendi uygunluk değerlendirmesine dayanır; ayrı bir "CE sertifikası" her durumda gerekmez.
Kullanım kılavuzu Türkçe olmak zorunda mı?
Makine Emniyeti Yönetmeliği, kullanım kılavuzunun makinenin kullanılacağı ülkenin resmi dilinde olmasını gerektirir. Türkiye'de kullanılacak bir vinç için Türkçe kılavuz istenmelidir.
Eski vincimin belgesi yok, ne yapmalıyım?
Vincin kimlik bilgileri (üretici, seri no, kapasite) tespit edilmeli, yetkili kişi tarafından durumu değerlendirilmeli ve periyodik kontrolü yaptırılmalıdır. Gerekirse eksik dokümanlar yeniden hazırlanır ve vinç yük testinden geçirilir.
