Kısa cevap: Vinç invertörlerinde en sık görülen hatalar aşırı gerilim (yük indirirken), aşırı akım (kalkışta veya mekanik sıkışmada), düşük gerilim, aşırı ısınma, motor aşırı yükü, toprak kaçağı ve faz kaybıdır. Hata kodlarının kısaltmaları markaya göre değişir (çoğunda OV, OC, UV, OH, OL, GF gibi kısaltmalar kullanılır); doğru teşhis için cihazın kullanım kılavuzundaki hata listesi esas alınır. Kaldırma uygulamasında aynı hatayı tekrar tekrar sıfırlayarak çalışmak tehlikelidir. Hata kaydı okunmalı ve neden giderilmelidir.
Frekans invertörü (sürücü), vinçte yumuşak kalkış-duruş, hassas konumlama ve hız ayarı sağlar. Ama kaldırma, invertör için en zorlu uygulamalardan biridir: motor yükü sürekli taşır, indirme sırasında enerji geri üretir ve fren ile invertörün saniyenin onda biri hassasiyetle uyumlu çalışması gerekir. Bu yazıda vinçlerde en sık görülen invertör hatalarını, nedenlerini ve ilk kontrol adımlarını anlatıyoruz.
İnvertör ve pano içindeki tüm kontroller yetkili elektrikçi tarafından, enerji kesilip kilitlendikten ve DC bara kondansatörlerinin boşalması için üreticinin belirttiği süre beklendikten sonra yapılmalıdır.
Kaldırmada İnvertör Neden Zorlanır?

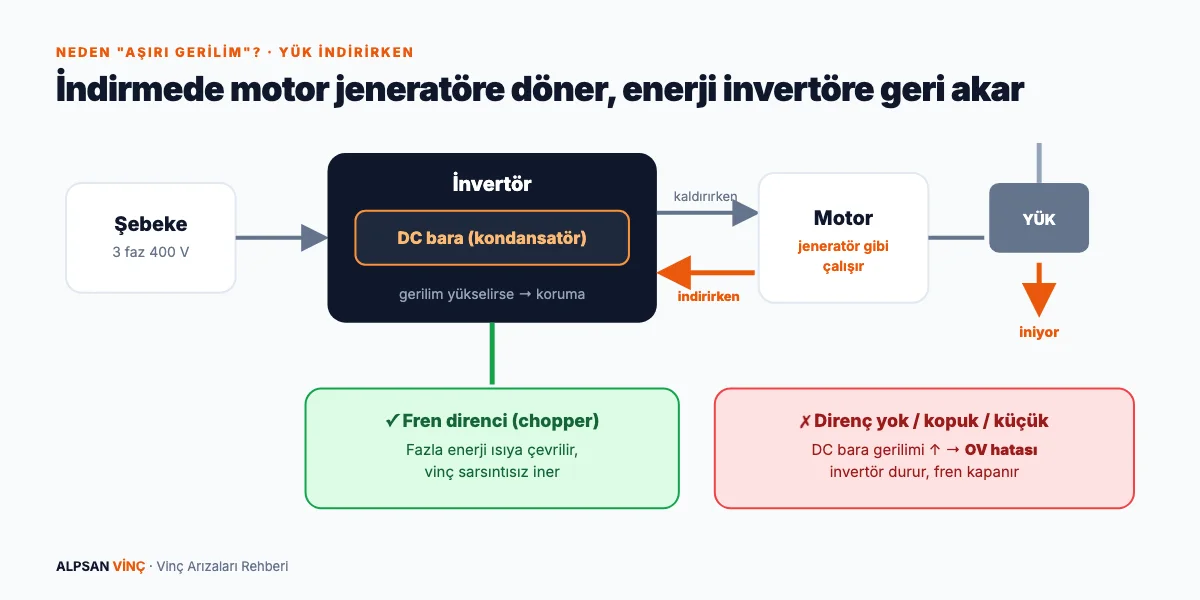

Yük kaldırılırken motor, enerjiyi şebekeden çeker. Yük indirilirken ise ağırlık motoru döndürür ve motor bir jeneratör gibi çalışarak enerjiyi invertöre geri basar. Bu enerji invertörün DC barasında gerilimi yükseltir. Fazla enerji bir fren direnci (fren chopper ile) üzerinde ısıya çevrilmezse veya şebekeye geri verilmezse invertör kendini korumak için "aşırı gerilim" hatası verir ve durur.
En Sık 8 İnvertör Hatası
| Hata tipi | Tipik kısaltma | Ne zaman çıkar? | En olası neden |
|---|---|---|---|
| Aşırı gerilim | OV | Yük indirirken, yavaşlarken | Fren direnci yok, kopuk veya küçük; yavaşlama süresi çok kısa |
| Aşırı akım | OC | Kalkışta, ani hızlanmada | Hızlanma süresi kısa, mekanik sıkışma, fren açılmıyor, motor kablosunda kısa devre |
| Düşük gerilim | UV / LV | Kalkışta veya rastgele | Şebeke gerilimi düşük, gevşek bağlantı, uzun ve ince besleme kablosu |
| İnvertör aşırı ısınma | OH | Uzun çalışmada, yazın | Fan arızası, tıkalı soğutucu, sıcak ve tozlu pano |
| Motor aşırı yükü | OL | Ağır yükte, sık kalkış-duruşta | Kapasite veya çalışma sınıfı aşımı, sürten fren, yanlış motor parametresi |
| Toprak kaçağı | GF | Rastgele, nemli havada | Motor sargısı veya kablo izolasyonu bozulmuş, nem |
| Faz kaybı | PHL / OPL | Kalkışta | Giriş veya motor tarafında bir fazın kopması, sigorta, kontaktör kontağı |
| Enkoder / haberleşme hatası | ENC / COM | Hassas kontrollü vinçlerde | Enkoder kablosu, konnektör, parazit, ekranlama |
Kısaltmalar markaya göre farklılık gösterir; aynı hata bir cihazda "OV", diğerinde sayısal bir kodla gösterilebilir.
Hata Tiplerine Göre İlk Kontroller
Aşırı gerilim (yük indirirken duruyor)
Kaldırma vinçlerinde en sık görülen hatadır. Fren direncinin bağlı olduğu, direnç değerinin cihaz kılavuzuna uygun olduğu ve aşırı ısınıp kopmadığı kontrol edilir. Yavaşlama (rampa) süresi çok kısa ayarlanmışsa uzatılması gerekir. Fren direnci olmayan bir invertör kaldırma motorunda kullanılıyorsa sorun ayardan değil, eksik donanımdandır.
Aşırı akım (kalkışta hata veriyor)
Önce mekanik nedenler elenir: frenin tam açılıp açılmadığı, redüktörde veya tamburda sıkışma olup olmadığı kontrol edilir. Ardından hızlanma süresi ve motor parametreleri incelenir. Motor kablosunda veya sargıda kısa devre şüphesi varsa izolasyon ölçümü yapılır. Fren tarafının ayrıntıları için vinç freni yük kaçırıyor yazımıza bakabilirsiniz.
Aşırı ısınma ve motor aşırı yükü
İnvertör fanı ve soğutucu kanatları temizlenir, pano havalandırması kontrol edilir. Motor aşırı yük hatası sık tekrarlanıyorsa vinç, gerçek kullanımına göre düşük bir çalışma sınıfında seçilmiş olabilir. Bu durumda parametreyle sorunu gizlemek yerine motor, invertör ve sınıf birlikte değerlendirilmelidir.
Toprak kaçağı ve faz kaybı
Motor ve kablo izolasyonu megger ile ölçülür; nemli ortamdaki klemens kutuları ve kablo girişleri kontrol edilir. Faz kaybında giriş sigortaları, kontaktör kontakları ve motor bağlantıları tek tek kontrol edilir.
Kaldırmada Fren ile İnvertör Uyumu
İnvertörlü vinçlerde fren, invertörün kontrolündedir. Doğru çalışmada sıra şöyledir: invertör motorda yükü taşıyacak torku oluşturur, sonra freni açar; duruşta ise motor yükü tutarken fren kapanır, sonra invertör çıkışını keser. Bu sıralama yanlış ayarlanırsa yük kalkışta bir an düşer veya duruşta kayar. Parametre değişikliği, cihaz değişimi veya yazılım sıfırlamasından sonra mutlaka yüklü deneme yapılmalıdır.
Asla Yapılmaması Gerekenler
- Hatayı tekrar tekrar sıfırlayıp çalışmaya devam etmek: Koruma, sorunu gizler ama ortadan kaldırmaz.
- Fren direncini sökmek veya devre dışı bırakmak: İndirme sırasında invertör durur, yük askıda kalabilir.
- Korumaları kapatmak veya sınırları yükseltmek: Motor ve invertör kalıcı olarak hasar görür.
- Kaldırma uygulamasına uygun olmayan cihaz takmak: Kaldırma, fren kontrol fonksiyonu ve yeterli aşırı yük kapasitesi olan bir invertör gerektirir.
Alpsan Vinç ile İnvertör Servisi
Alpsan Vinç olarak her marka vinçte invertör arıza tespiti, fren direnci ve parametre kontrolü, invertör değişimi ve invertörsüz vinçlerin invertörlü sürüşe dönüşümünü yapıyoruz. Arıza kaydı için 0212 549 34 47 numarasını arayın veya WhatsApp hattımızdan (0532 462 58 65) invertörün markasını, ekrandaki hata kodunu ve hatanın hangi hareket sırasında çıktığını yazın. Hizmet kapsamı için vinç teknik servisi sayfamıza bakabilirsiniz.
Sıkça Sorulan Sorular
Vinç yük indirirken neden aşırı gerilim hatası veriyor?
İndirme sırasında motor jeneratör gibi çalışır ve enerjiyi invertöre geri basar. Fren direnci yoksa, kopuksa veya değeri uygun değilse DC bara gerilimi yükselir ve invertör aşırı gerilim hatasıyla durur.
İnvertör hata kodunu sıfırlayıp çalışmaya devam edebilir miyim?
Tek seferlik bir hatada nedeni anlaşılmışsa sıfırlanabilir; ancak aynı hata tekrar ediyorsa vinç kullanılmamalı ve neden giderilmelidir. Kaldırma uygulamasında tekrarlayan hata, yükün askıda kalması riskini taşır.
Hata kodları neden markaya göre farklı?
Her üretici kendi kodlama sistemini kullanır. Hata tipleri benzerdir ama aynı arıza bir cihazda harf kısaltmasıyla, diğerinde sayısal kodla gösterilir. Doğru teşhis için cihazın kullanım kılavuzundaki hata tablosu esas alınır.
Eski vincime invertör taktırabilir miyim?
Çoğu vinçte mümkündür. Motorun invertöre uygunluğu, fren kontrolü, fren direnci ve pano düzeni projelendirilir; dönüşümden sonra yüklü test yapılır.
